AUTO CAD 12 오토캐드 2D 도면 작성하기 동력전달장치 축 (키홈)

안녕하세요 !



잠시 필답형 시험준비를 하느라 ㅎㅎ작업형을 업로드를 못하고 있었네요



(왜냐하면 작업형 공부를 안했기 때문이라죠 ㅎㅎ)



어휴 ㅜㅜ 이번 필답형 ㅜㅜ 반타작 한거같은데 ㅎㅎㅎ



지금 작업형 공부 이제 열심히 해야겠어여 ㅎㅎ....



제발 ㅜ 60점 넘겨줘 ㅜㅜ



자 이제 축 오토캐드로 2D 도면 작성 시작해볼게요!





먼저 저 부분을 가는실선으로 바꿔주세요!



중심선을 그려줍니다!

양옆으로 3씩 늘려줄게요!



Len de 3 을 눌러서 말이죠!



그리고 혹시나



여기 키홈들이



이렇게 직선이 아닌경우에는



지우고

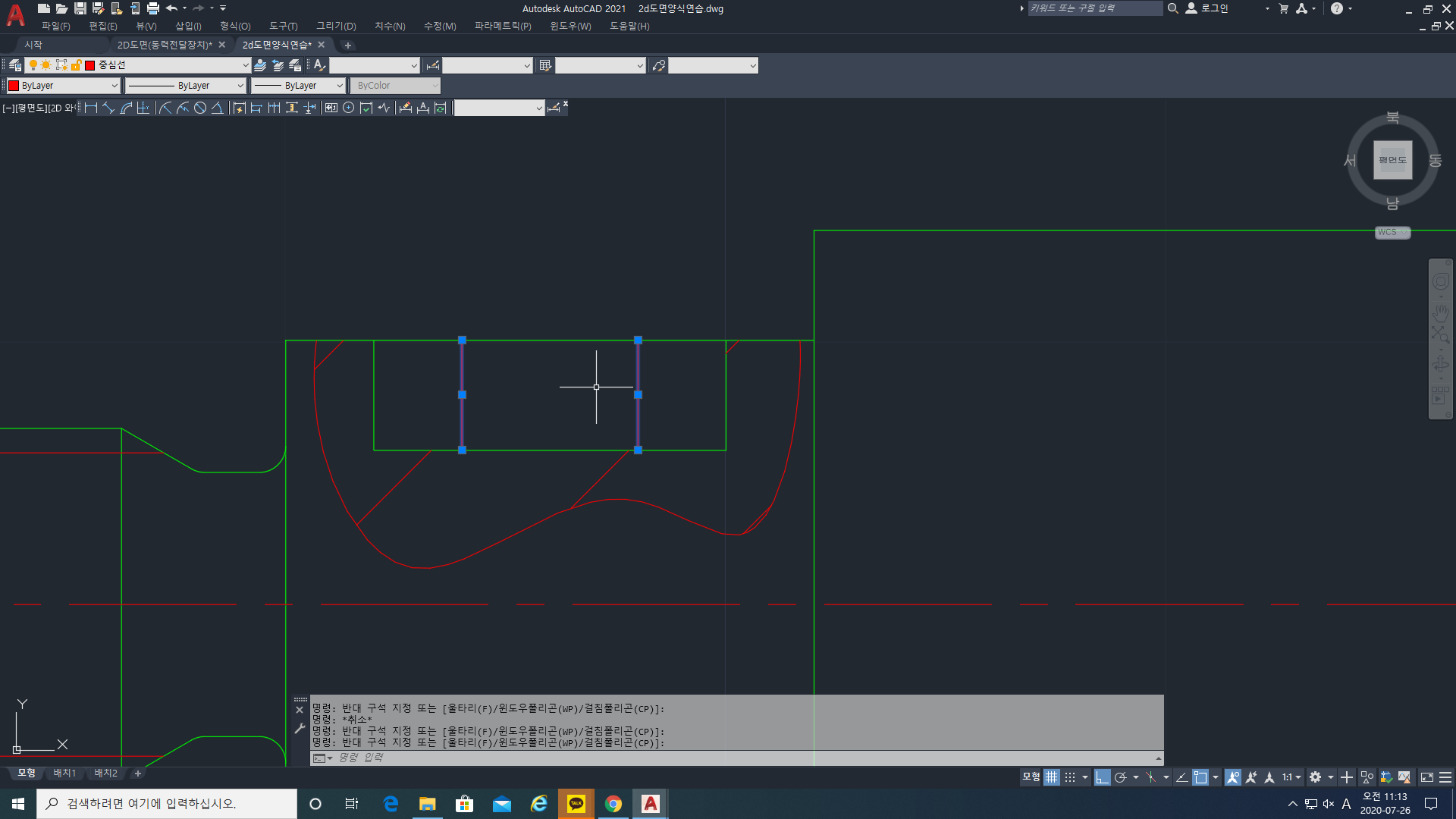

join 눌러서 직선으로 만들어주세요!





이제 offset을 이용해서 2만큼씩 해줄게요!



그 다음에 len 엔터를 눌러서 길이를 늘려줄거랍니다!



그냥 길게 뽑아주세요 저는 20정도 했는데



한 16정도만 올려주셔도 될 것 같습니다 ㅎㅎㅎ



그다음에 2짜리 원을 두개 그려주세요!



저 선의 끝 지점에서요!



그리고 중간선을 그려주고



offset을 이용해서 2씩 위 아래로 그려줬어요



트림으로 정리하고 중심선을 늘려줬어요!



짠!



이렇게 만들어주세요!



이건 뭐 그냥 선 늘리는거니까 잘 하실 수 있을거에요!



이제 선을 두개 그려줄겁니다



이렇게 두개를 잇고 가는실선 처리해주세요!



이제 밑에 부분도 2정도씩 빼서 그려주세요!





이렇게 하면 키홈 도면작업이 끝나네요!



이 축에는 키홈이 하나 더 있어서 그것도 작업해줄게요!



똑같이 해주면 됩니다~~



요렇게 그려줬어요!



---

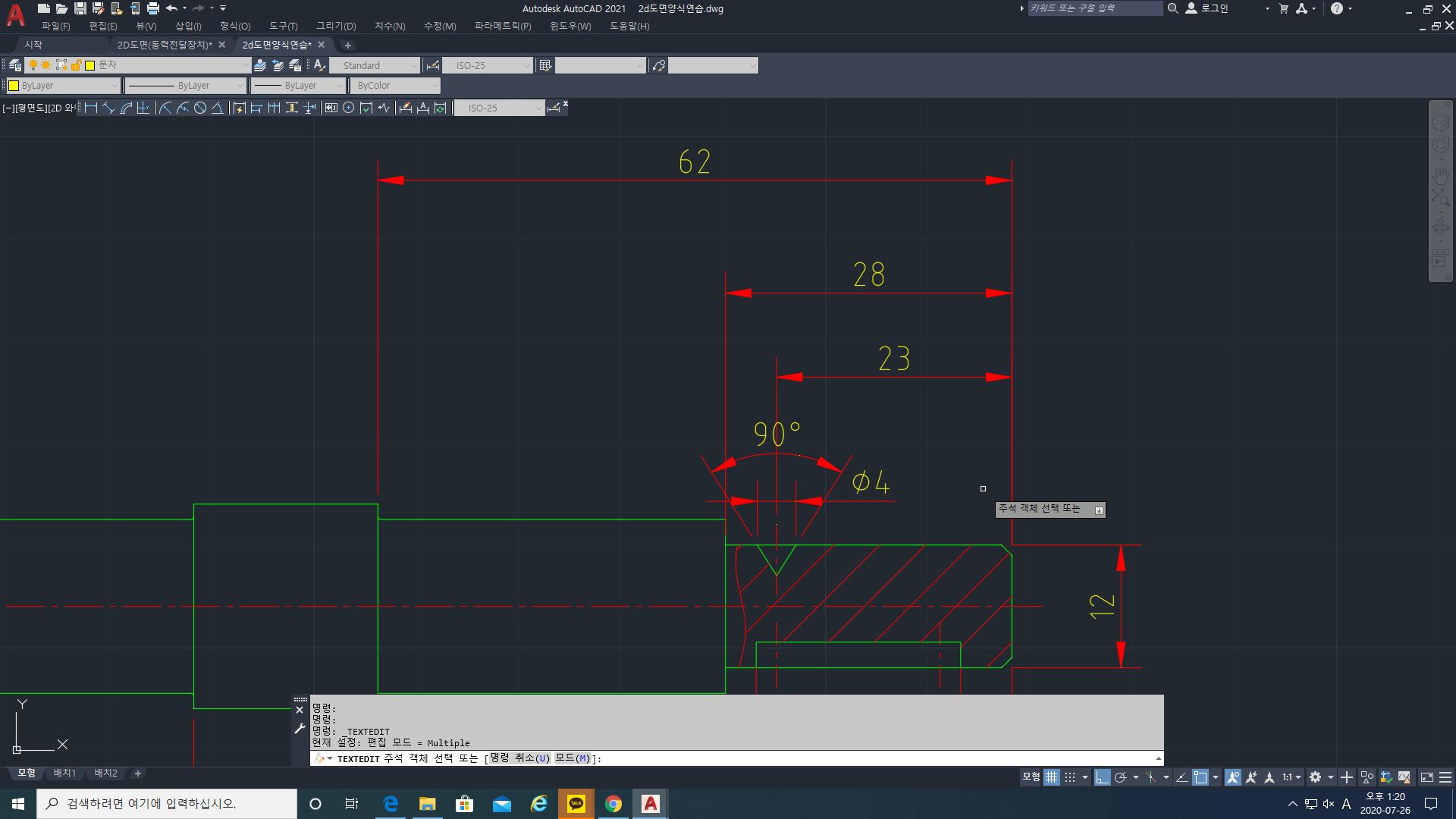

이제 길이수치를 입력해줄게요!

저는 밑에서부터 줬어요!



그다음은 위의 치수를 줬습니다



그리고 옆을 줄건데요!



먼저 저 8이라는 건 M 표시를 해줄거고요!



12는 축의 공차를 적어줄거에요!

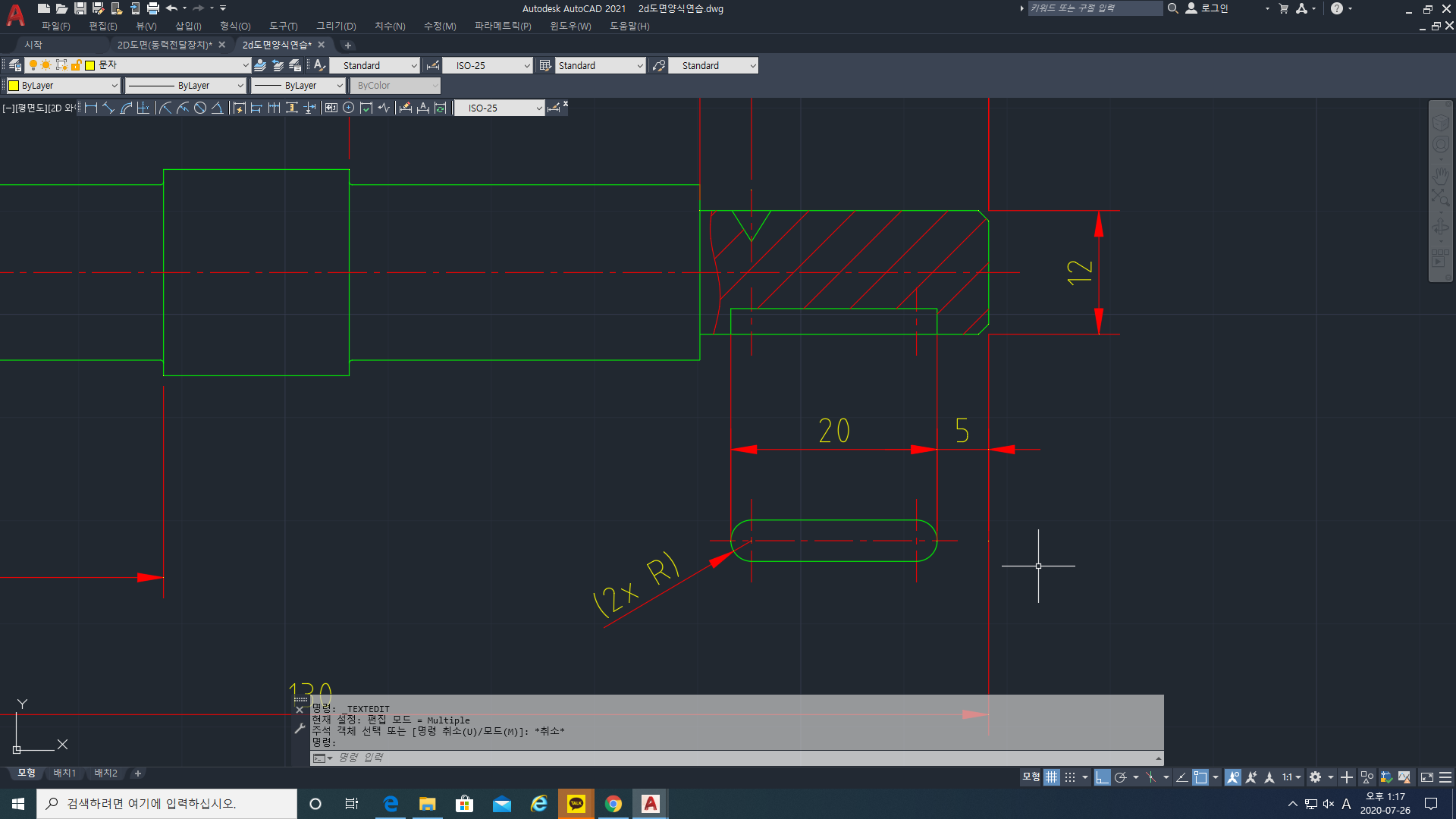

자 그리고 키 홈의 수치 입력을 할때 저기 반원 입력을 수정해줘야해요 원래는 그냥 R2라고 떳을텐데 그냥 (2x R)로 적어주세요!



그리고 옆에 폭값이라고 해야하나요 여기도 주세요!

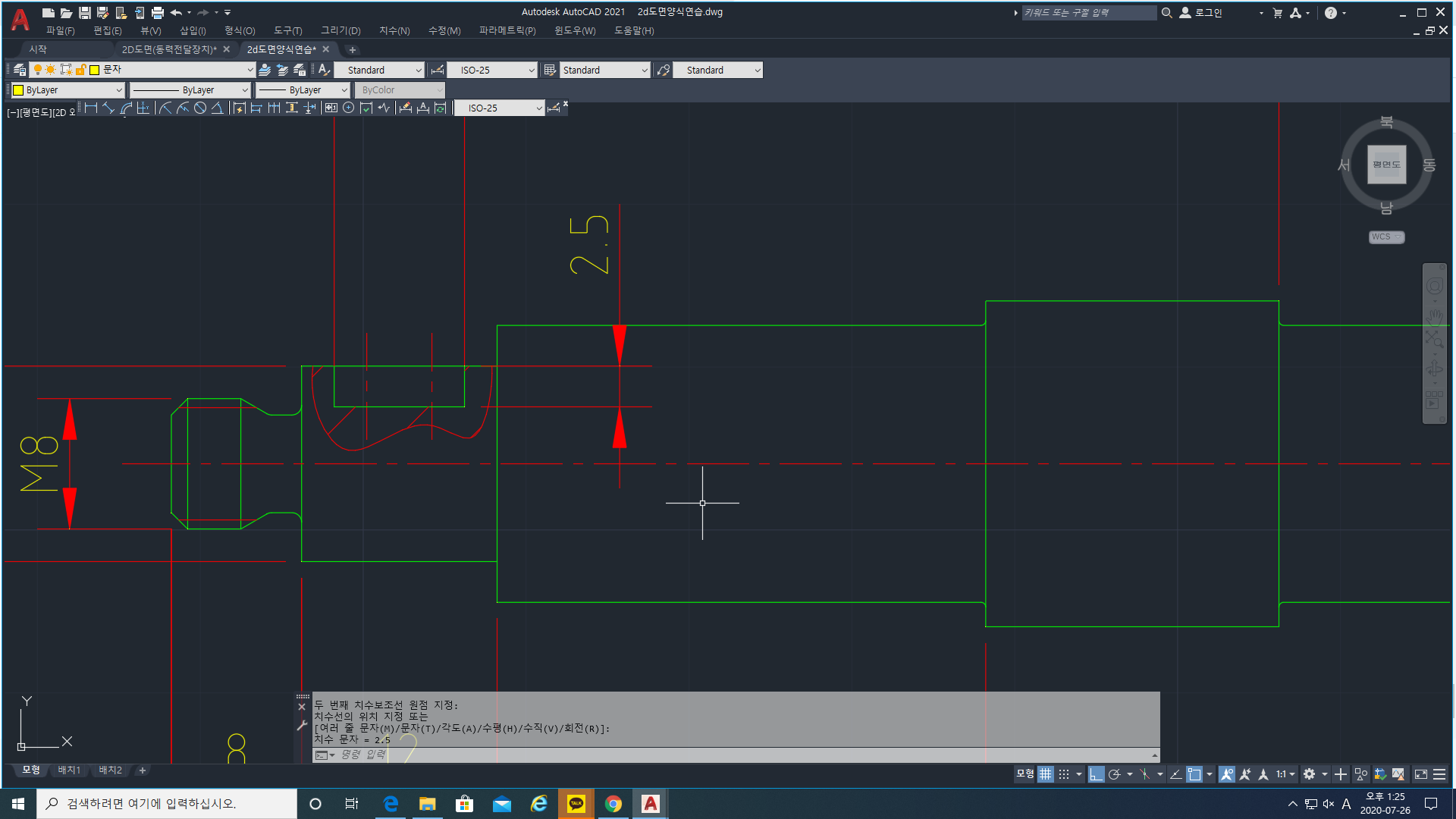

이렇게 될텐데 먼저 파이4부분의 화살표를 바꿔줄게요



ctrl 1 을 눌러주세요!



작은점으로 교체해줄게요!



그리고 치수끊기를 해줬답니다



키홈에 공차를 줘야하는데!





저런식으로 줄거에요!



반대편에 있는 키홈도 마찬가지고요 어떤식으로 하는지 보여드릴게요~



먼저 이렇게 빼줍니다!

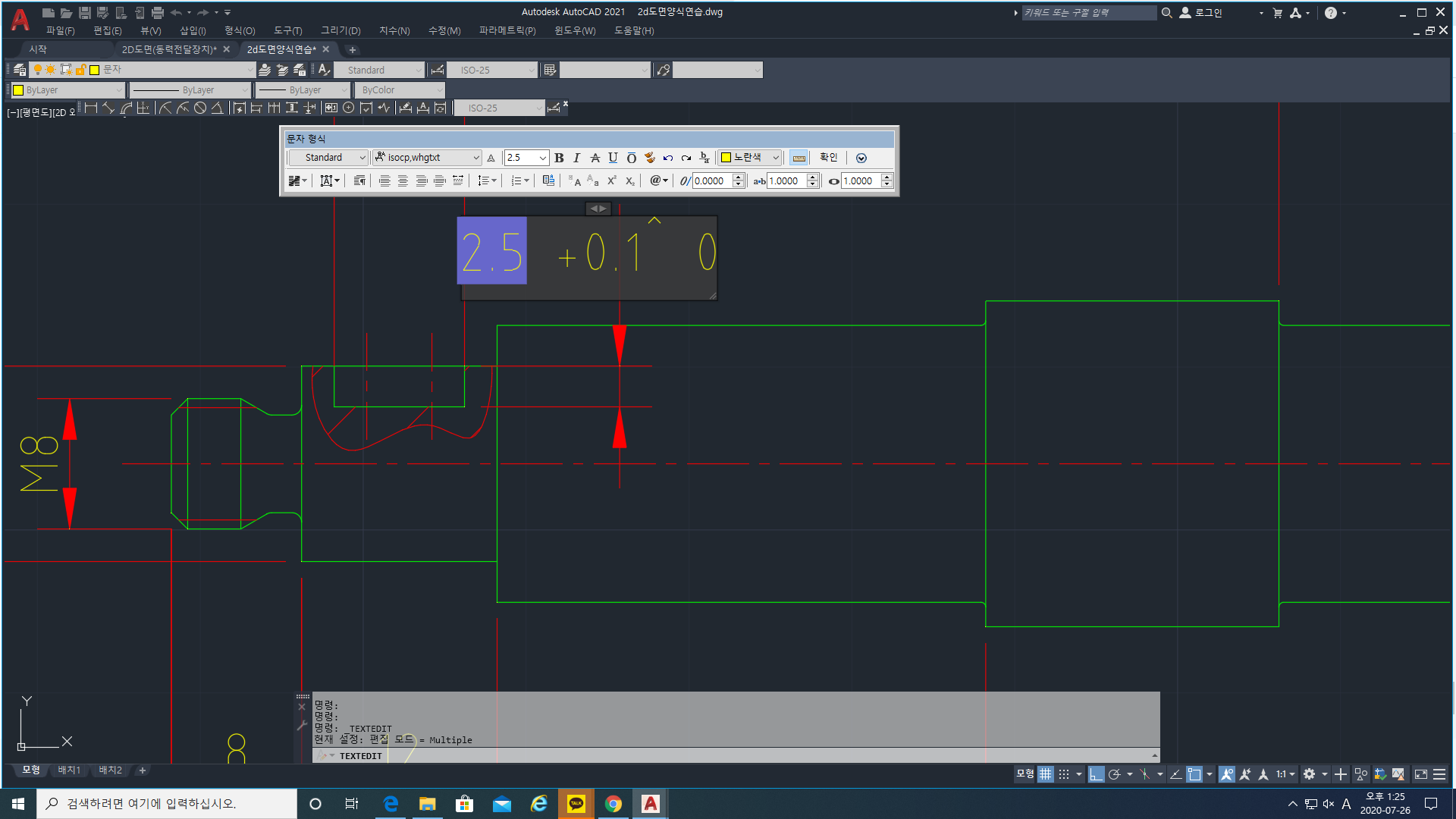

그리고 글씨를 +0.1^ 0으로 적어줄게요



이렇게 말이죠!



요렇게 드래그를 해주고



저기 보이시는 노란색 옆에



b/a 라고 적힌걸 클릭해주세요!



그러면 이렇게 되는데 이때 저 스택을 드래그하고 마우스 우클릭 후 스택특성을 클릭해주세요



문자 크기를 100%로 바꿔주세요~



그러면 완성입니다!

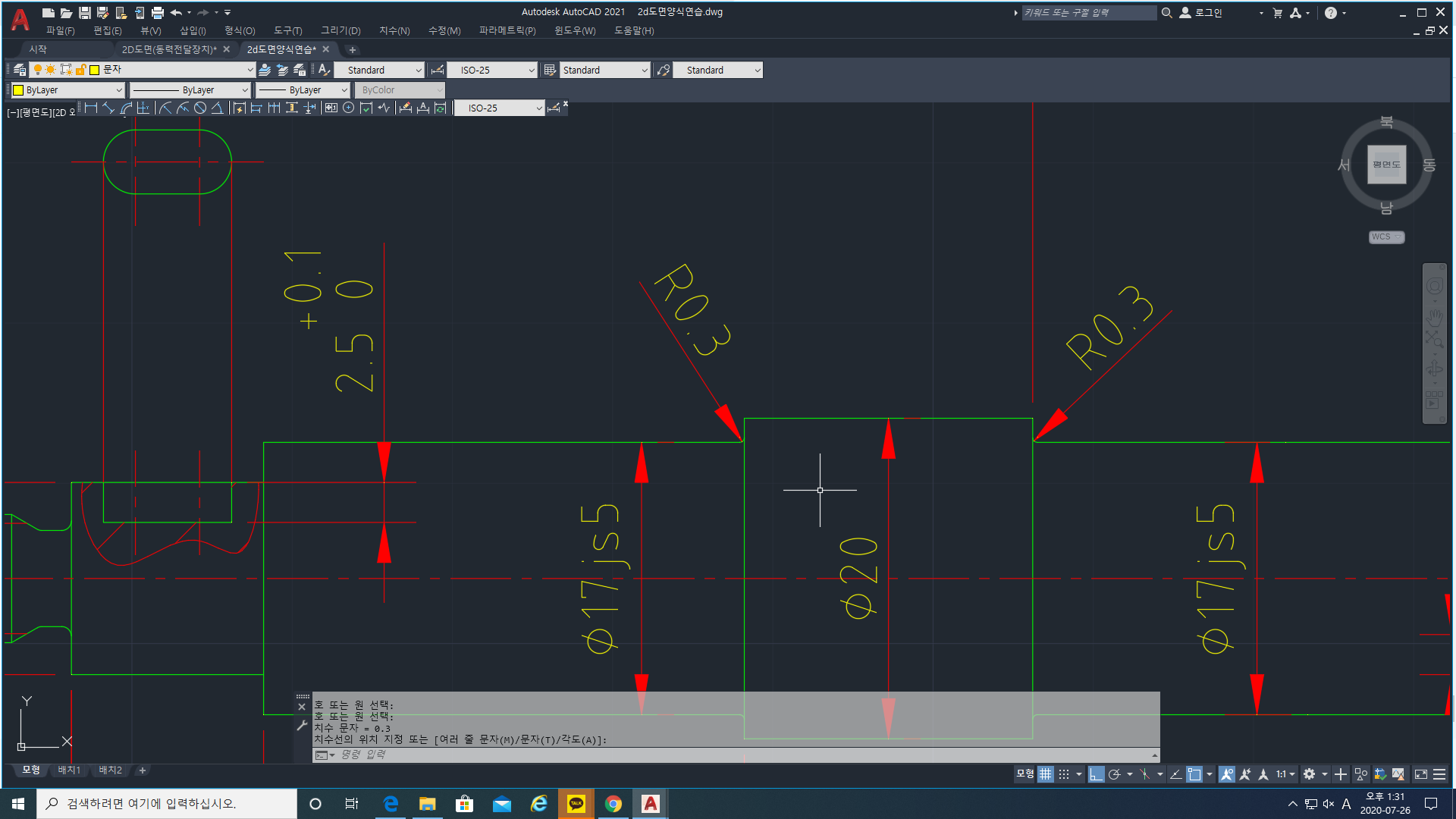

이제 축의 직경을 적어줍니다!



공차는 그냥 적어주시면 됩니다~



그리고 이제 베어링 부착부분의 라운드값을 줘야하는데요!



규격표를 확인하시고 적어주시면 됩니다!



저는 이렇게 줬어요!

이제 el 을 눌러서 타원을 그려줄게요!



요렇게 선과 글씨를 이용해서 작성해주시면 됩니다



저부분에 선을 하나 빼먹었네요 ㅎㅎ





co 나 cp 엔터를 통해서 그냥 많이 복사해오세요!



그리고 trim과 del을 이용해서 지워주세용!



이렇게 만들었다면 이제 치수기입을 해줘야합니다

치수를 다 주고



sc로 스케일을 2만큼 키워줍니다!



그리고 mt로 A (2:1)을 작성해주시면 끝!

---

이제 본격적인 공차를 넣어줄거에요!



축 중심선에 B랑 C를 넣어줄거에요



이건 이제 다들 아시겠죠? 저번에 한번 보여드리기도 했으니까!



le 엔터 s 엔터로 설정창들어가서 해주세요!



요렇게 해줍니다!



그리고 이제 공차를 적어주도록 하죠~



요렇게 하는데!



규격집 보고 대충 적어주시면 됩니다





반대편도 똑같이 적어주세요!



---

이제 표면거칠기만 주면 끝이나는데요~~



우리는 y만 주면 됩니다



이렇게 4개를 주세요~~



---

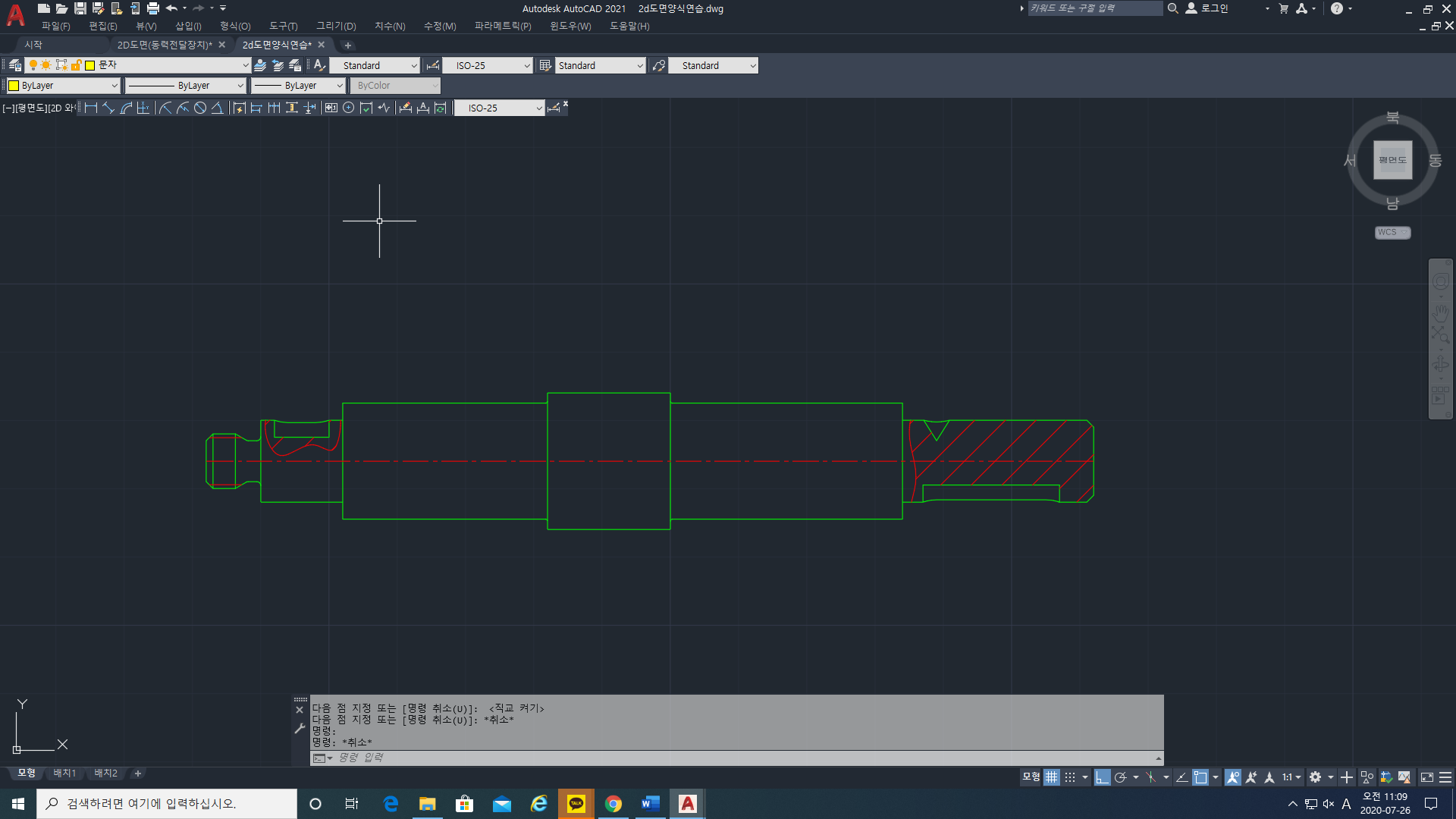

이렇게 오토캐드를 이용하여



축을 3D모델링한 걸 2D로 도면화 해봤는데 어떠셨나요?



이제 스퍼기어랑 커버부분을 2D도면화 진행하면 동력전달장치도 끝이나네요 ㅎㅎㅎ
