오토캐드 2D도면작업 10 일반기계기사 실기 준비 치수스타일, DIMSTYLE

C H x2



이걸 외워두고 이제 DIMSTYLE을 오랜만에 들어가줍니다



새로만들기로 C H x2 순으로 진행할건데요!



먼저 C부터 해볼게요!



이건 Circle표시라고 생각하시면 될 것 같아요

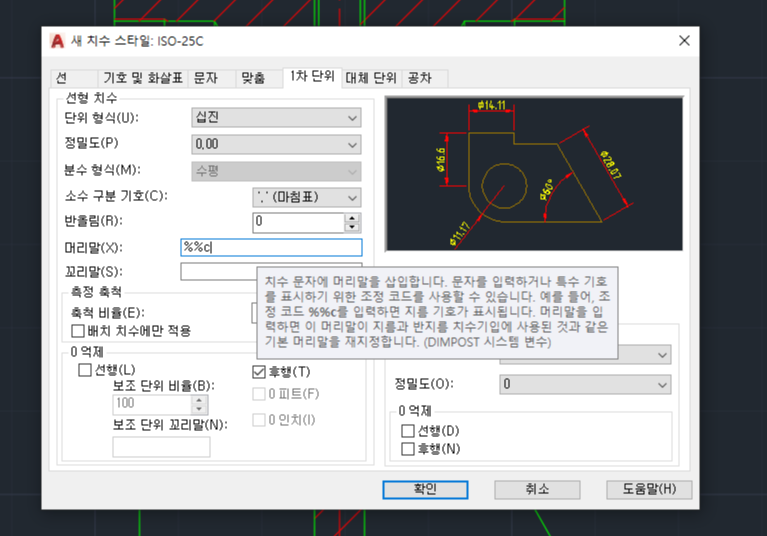

1차단위 머릿말에 %%c를 적어주시면 됩니다!



이제 H를 해줄거에요



이건 Half라고 생각하시면 될 것 같고요 (참고로 이거 다 그냥 임의로 제가 생각한거에요...ㅜㅜ 정확한지는 모름)

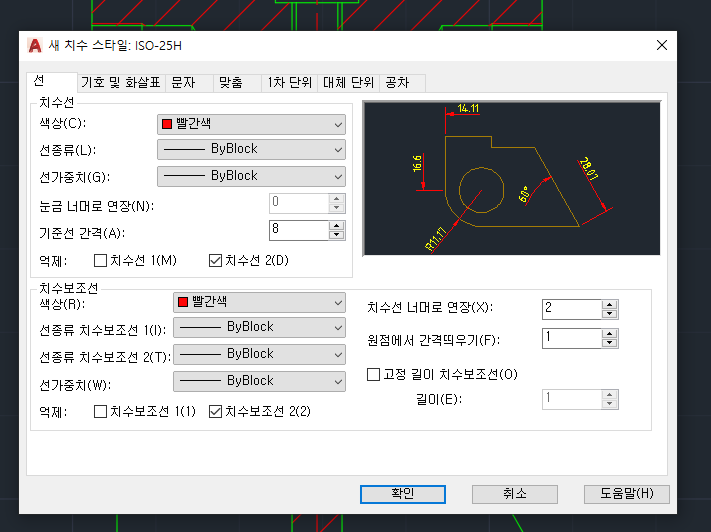

치수선과 치수보조선 억제를 진행해줍니다!



마지막으로 x2를 해야하는데요



이것도 생각해보면 아 두배인가보다~ 이런 생각이 들져 ㅎㅎ



이건 1차단위에 있는 축척비율을 0.5로 바꿔주면 됩니다 (참고로 다 ISO-25 베이스로 진행하세요!)





이렇게 하면 오토캐드 관련된 DIMSTYLE을 어느정도 진행했으니!



다음번엔 치수관련해서 진행을 해볼게요~
