SOLIDWORKS 솔리드웍스 04 동력전달장치 커버 3D 모델링 (오일실, 베어링)

안녕하세요!



오늘은 솔리드웍스로 동력전달장치 커버 3D모델링을 하려고 합니다!



저번에는 body를 그렸었잖아요!



만약에 바디부터 보고싶은 분들은



2020/07/15 - [SOLIDWORKS] - SOLIDWORKS 솔리드웍스 02 동력전달장치 본체(바디) 모델링 1편 (보강대 그리는 법)

2020/07/15 - [SOLIDWORKS] - SOLIDWORKS 솔리드웍스 03 동력전달장치 본체(바디) 모델링 2편 (음영나사산 표시하는법, 필렛, 모따기, 나사)



요기를 클릭해서 먼저 보고 오세용~~



먼저 중심선을 그려줍니다!

요렇게 원점을 지나게 그려주세요!



그리고 동력전달장치에 오일 실이나 베어링이 있는 경우에는 꼭 KS 규격집을 OPEN 해서! 보면서 수치를 입력해주세요!

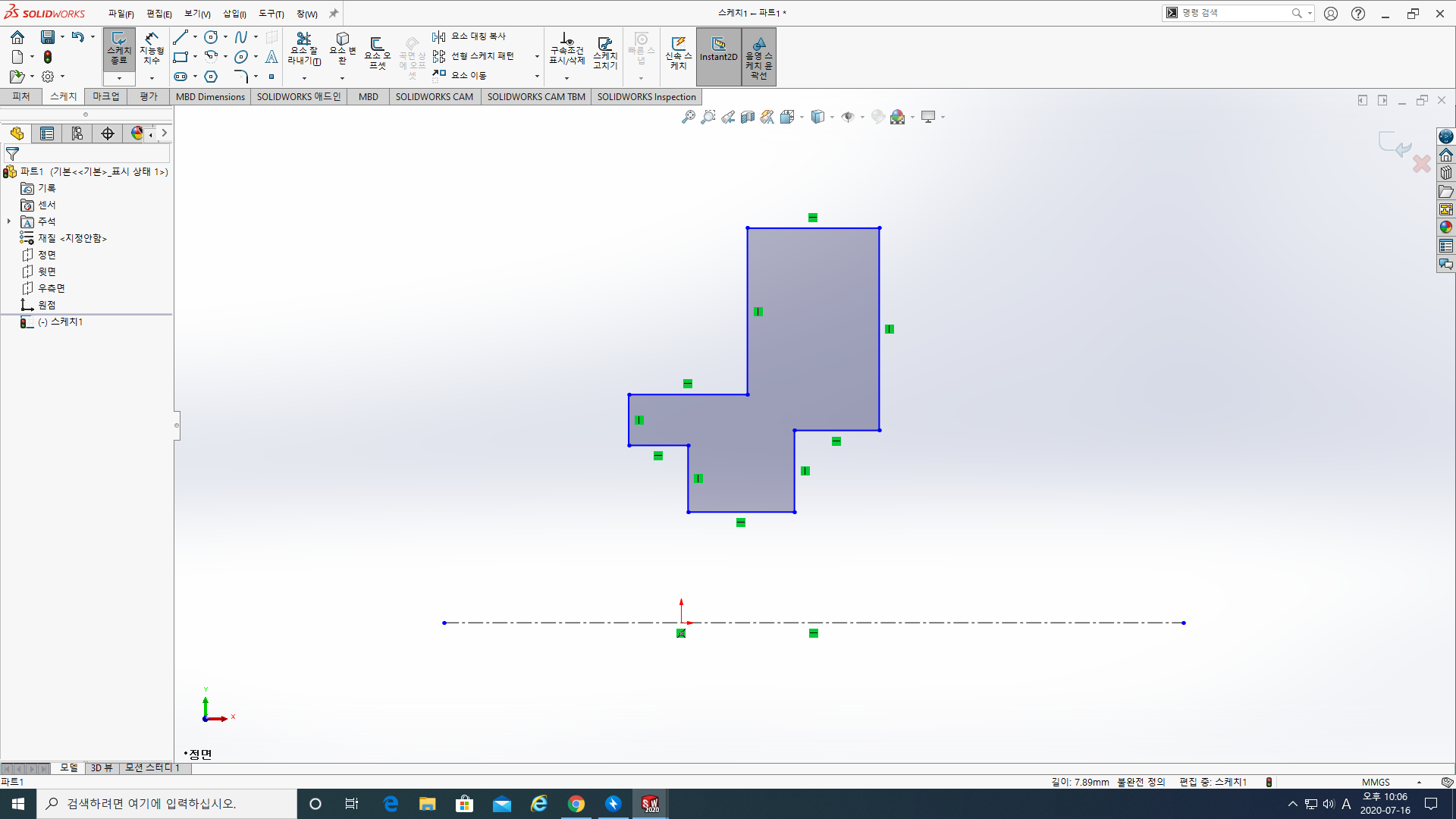

선을 이용해서 일단 대충 정면에서 보이는 모양대로 만들어줍니다!



(나중에 회전시켜줄거기 때문이죠!)



이제 수치를 하나한 줄거에요!



먼저 이렇게 줬어요!



그런데 오른쪽 8부분쪽에 오일 실 부분이라서 모따기를 줘야하는데



규격집에서 찾아서 모따기를 해줄거에요!



그냥 이렇게 선을 하나 그려줍니다



그리고 요소잘라내기를 이용해서

요렇게 만들어줍니다 ㅎㅎ



그 후에 수치를 입력해주면 됩니다~



이렇게 하면 커버 모델링이 거의 끝이나네여 ㅎㅎㅎ



피처로 들어가서 이제 회전 보스/베이스를 해주세요!



그리고 돌려줍니다~



요렇게 커버의 큰 부분이 완성 되었어요!

---

이제 필렛을 먼저 주도록 할게요



요렇게 두군데를 3으로 필렛을 줬어요!



그리고 규격집에 나와있는 오일 실 관련해서 필렛을 0.5 줍니다!



바로 저곳에요!

---

이제 직선을 하나 그려줍니다



바로 나사 위치를 만들기 위해서라죠 ㅎㅎ



나사의 높이를 직접 재주세요!





이렇게 하고 스케치 종료를 눌러주세요!



이제 피처의 구멍가공 마법사를 클릭해줍니다



그리고 저는 M3을 넣어줄게요!

관통으로 했어요!

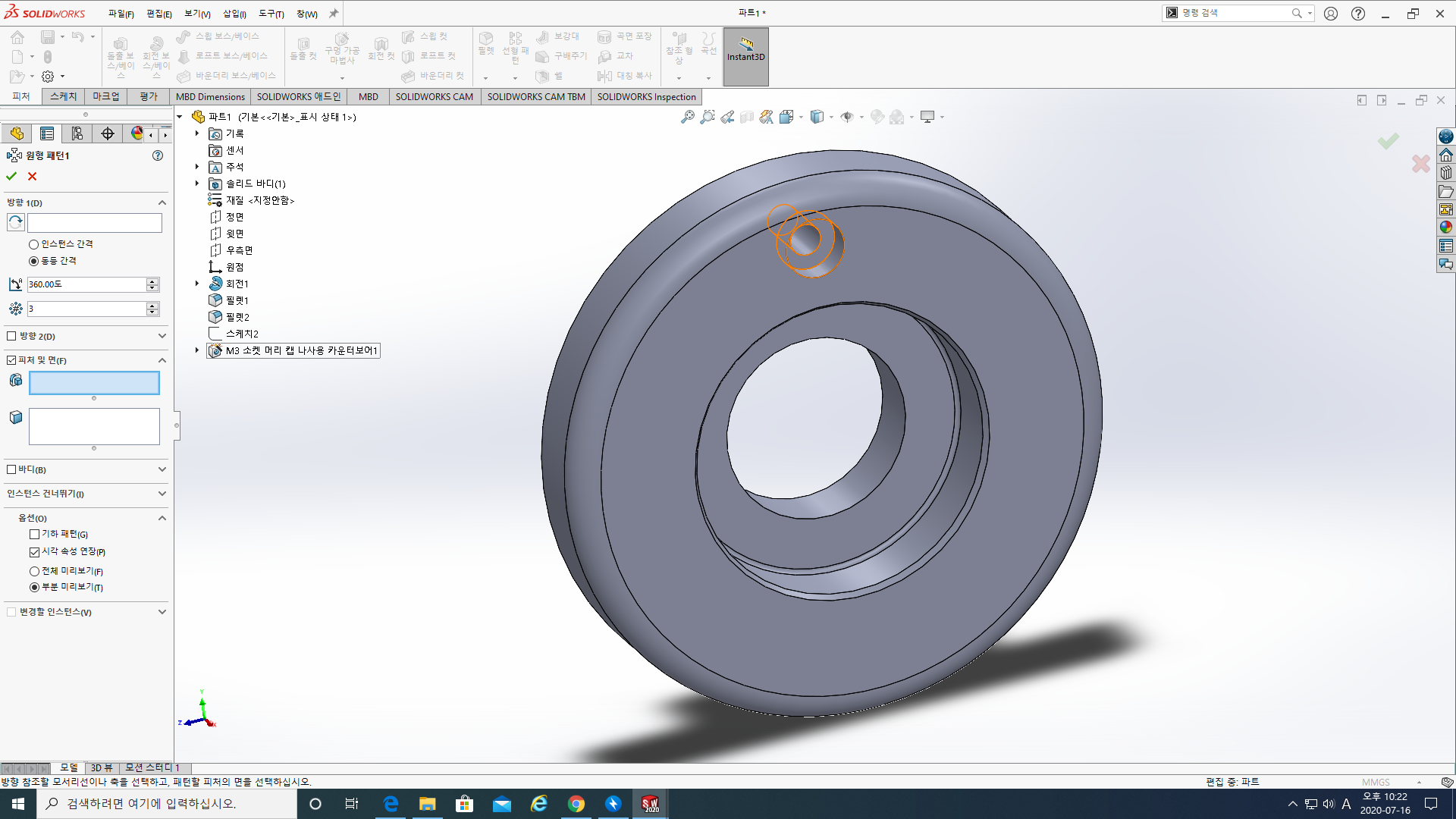

마지막 원형패턴만 해주면 끝! 입니다

피처 및 면 부분에 M3 소켓 머리 어쩌고 저쩌고 저 부분을 클릭해줍니다 !



(바로 전에 그린 나사를 클릭)

방향은 아무 원이나 잡아주셔도 됩니다 (커버 중에서)



저는 저거 잡아줬어요!



그러면 이제 완성입니다!



그리고 여유 있으신 분들은 저기 모따기를 주세용



끼워지는 곳이라서 준다고 했던 것 같은데 (사실 시험에서는 기억 안날 것 같아여 ㅎㅎㅎㅎ)



요렇게 동력전달장치의 커버 3D모델링을 완성했습니다~~~
