자 이제 시험 규격인 A2사이즈 도면을 그렸다면 해야할 일이 표제란과 부품란을 그리는 순서입니다!
먼저 x(Explode)를 눌러서 사각형을 분리시켜주세요!
offset을 잘 시키기 위해서입니다!
이렇게 하나하나 다 떨어져있다면
오른쪽으로 25씩 총 4번을 offset 시켜줍니다!
그리고 가는실선으로 바꿔줍니다
밑으로는 10씩 3번 내려주시면 됩니다
이렇게 되었다면 시험지에서 받은 표제란과 비교해서 trim을 이용해서 지워주세요!
이렇게 되었다면
MT(mtext)를 눌러서 왼쪽 윗쪽을 찍고 오른쪽 아래를 찍고 글자크기 3.5로
중간중심을 찍은 후 글을 써줍니다
이제 부품란을 작성해줄겁니다!
부품란은 왼쪽으로 120만큼 주고 시작할거에요!
그리고 20 252020 순으로 주시면 됩니다
25
그 다음 offset은 위로 7.5씩 3개는 고정이고 그다음에 부품수만큼 올려주세요!
그리고 trim을 이용해서 정리를 해줄거에요!
시험지에 나온 부품란을 참고하며 지워주면 됩니다
외형선과 가는실선으로 레이어를 변경해주세요!

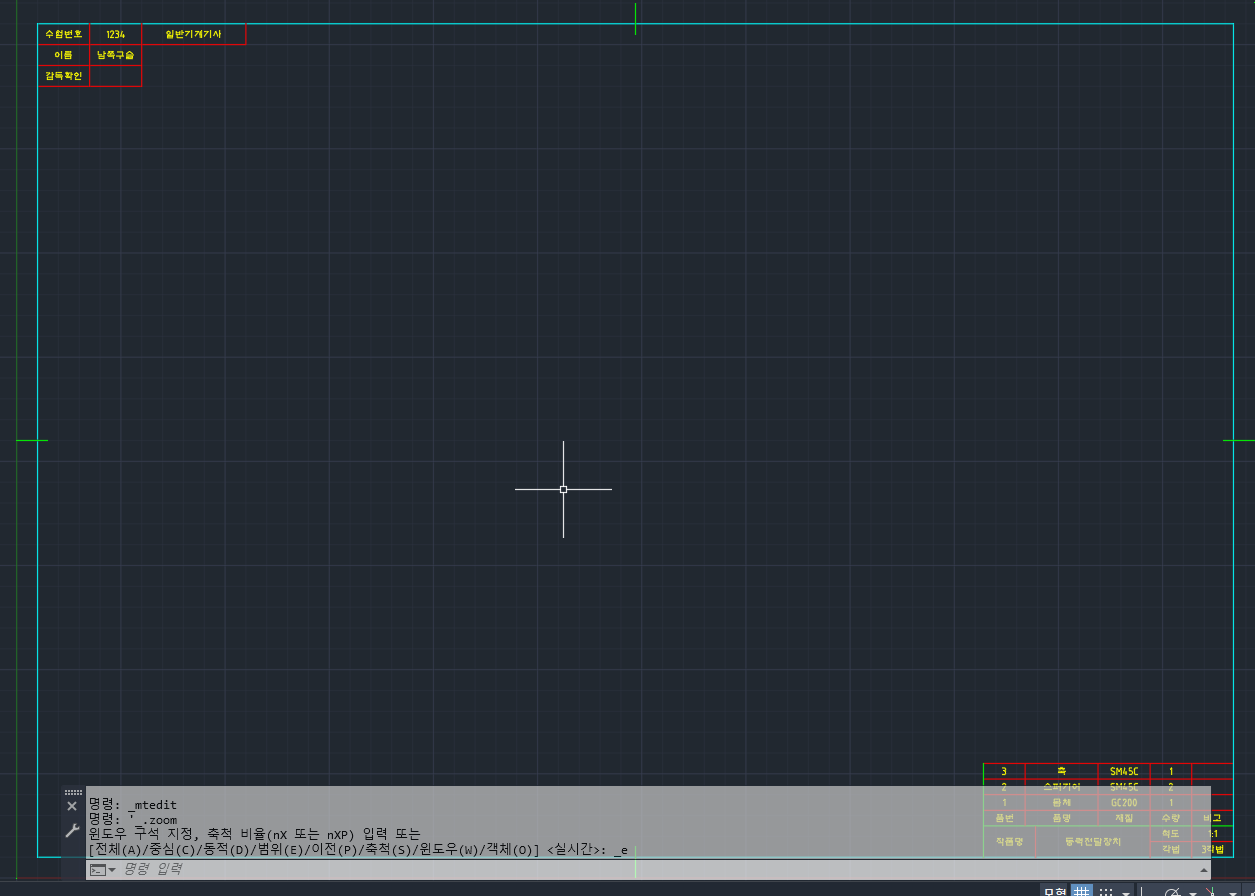

이런식으로 작성해주면 됩니다
재질 관련된 부분은 다음장에 빼서 정리하도록 하겠습니다!
이렇게 작성했다면
일반기계기사 실기 작업형에서 사용하는 부품란 표제란 작성은 끝이 났습니다
원래는 이제 주서작성과 표면거칠기 기호만들기 부품번호 작성을 하면 되지만!
저는 재질을 한번 정리하는 시간을 가지려고 합니다 ^^
왜냐하면 이것도 다 벼락치기 이기 때문이라죠 ㅎㅎㅎ (참고로 야매입니다... 인터넷으로 찾아보고 최대한 통일 시켜서 적어두려고 해요! 실제와 다를 수 있고 100퍼센트 정답이 아닐거에요 ㅎㅎㅎ)
재질에 대한 정리가 다 되신 분들이라면 그부분은 건너뛰시는 걸 적극추천합니다^^
