솔리드웍스로 3D모델링한 파트들 2D도면화 진행하기

안녕하세요~



이번엔 3D모델링한 3D파트들을 2D도면화 하는 작업입니다



대충 하는 방법은 다들 아실 것 같아서 이번에는



그냥 어떤 식으로 도면화를 하면 좋은지 들고왔어요!

동력전달장치 전체적인 부분이고요



도면뷰 바디부터 시작해보자면



요렇게 진행하면 됩니다 :)



바디 가운데 자른 AA도면은 표시유형이 왼쪽에서 2번째에요!



그리고 스퍼기어의 경우는 이렇게 진행하시면 되고요

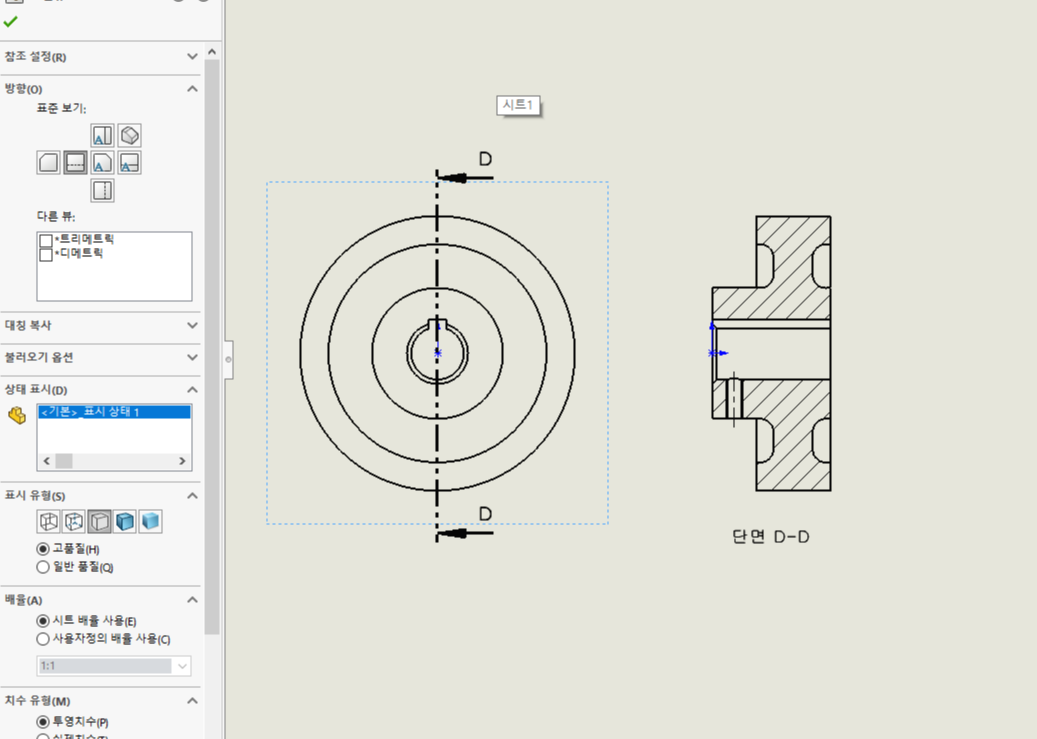

커버의 경우에도 ^^

축같은 경우에는 너무 쉬워서 따로 보여드릴게 없을 것 같은...



그냥 부분단면도만 해주면 됩니다 !



이제 오토캐드로 넘어가서 2D도면작업을 해볼게요



저는 이부분을 공부를 매번 제대로 안하고 가서 시험을 봐서 너무 아쉬웠거든요



이번 시험은 1주일정도 남았으니 꼭 공부하고 가길 바라며^^
