안녕하세요~



오늘은 이제 드릴지그의 3D는 거의 마무리가 되었으니 ^^



도면을 그려줄거에요!



그리고 저장하는 법까지 알려드리도록 하겠습니다!



자 저는 1번 2번 3번 순으로 그냥 배치를 했어요!



먼저 그린 파일을 다 열어주시고요!



삽입 도면뷰 모델 순으로 클릭해주세요!



여기서 이제 원하는 모델을 더블클릭해서 들어가세요!



왼쪽에는



이렇게 설정해주고

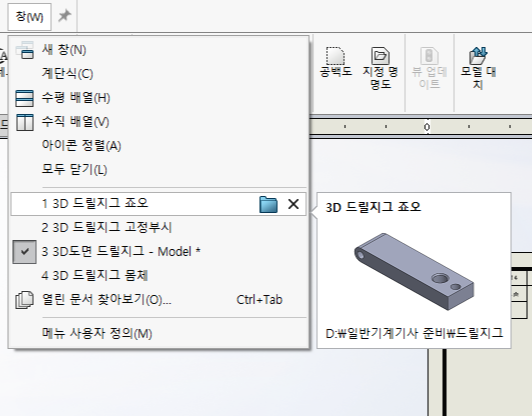

창을 열어서 몸체를 들어간 후에 3D모델링으로 잘 안보이는 걸 움직여서 안보이는 부분을 보이게 해주는거에요!



제가 맨 위에 작성한 것 처럼 말이죠!



이렇게 하면 됩니다



그리고 배율만 나중에 보기 좋게 바꿔주면 됩니다



저는 주로 1:0.7을 사용하는데 이건 크기가 작아서 1:0.4도 썻어요

---



오토캐드로 도면은 만들어서 왔는데요!



점이랑 주서 표면거칠기를 지우고!



척도를 꼭 NS로 바꿔주세요!



이거 까먹지 않도록 주의해주시길 바랍니다!



이거 이외에는 사실 나름 다 알려드린거라서 ㅎㅎ



2020/10/10 - [SOLIDWORKS] - 일반기계기사 실기 작업형 준비 09 SOLIDWORKS 솔리드웍스 기본 옵션 설정 (캐드도면양식 솔리드웍스로 변경할 때 축척)

2020/10/11 - [SOLIDWORKS] - 일반기계기사 실기 작업형 준비 10 SOLIDWORKS 솔리드웍스 오토캐드에서 솔리드웍스로 도면양식 불러오기

일반기계기사 실기 작업형 준비 10 SOLIDWORKS 솔리드웍스 오토캐드에서 솔리드웍스로 도면양식 불�

이전글들을 참고하시면 좋을 것 같아요!



이제 대망의 PDF 파일로 변경을 진행할건데요!



그냥 다른이름으로 저장누르고 pdf파일로 하면 됩니다 ^^



그리고 pdf열고 A3로 인쇄하면 끝!



드릴지그가 이제 끝이 났네용 ㅎㅎ



2D로 넘어가는 작업을 이제 연습해봐야겠어요!
